Evrim 10 yıl sonra, NASA'nın Orion "cam kokpit" prototipleri nihayet olgunluğa ulaşıyor.

kokpit, bir NASA uzay aracı için bir ilk, altı yıl içinde Avcı'nın kızlık insanlı misyonu önemli bir parçası olmak ve anahtarlar ve ağır kablolama küçük bir dağ ortadan kaldırmak için yeteneği sayesinde kendisini ayıran olacaktır. "Uzay Mekiği onun görüntüler tüm ilaveten, yaklaşık 2.000 anahtarlar ve kontroller vardı," Dr Lee Morin, NASA'nın astronot ve kurşun mürettebat arayüzü kaydetti Orion Kokpit Hızlı Prototipleme Lab (TGK) tarafından NASA'ya son ziyareti sırasında Tasarım Haber . "Dinamik uçuş sırasında, bu yaklaşık 1,247 mürettebat kullanılabilir. Ama bu cam kokpit ile değişecektir. "

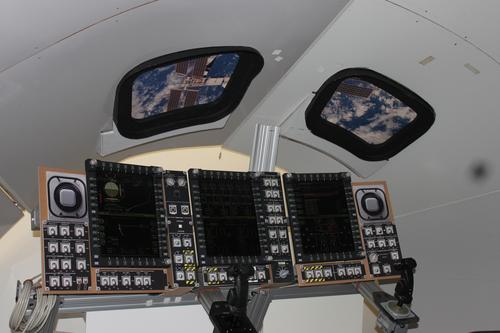

Nitekim, cam kokpit NASA ve tasarım mühendisleri için anıtsal bir değişimi temsil eder. Yerine anahtarları tanınmış bereket bölgesinin Orion'un kapsül istihdam sağlayacak altı düz ekran altlarında sarılı yalan olacak astronotlar, burun yaklaşık 20 santim izler. Uzay aracının araçların çoğu onlara görüntü olarak temsil edilmektedir, çünkü monitörler cam kokpit denir. 2.000 anahtarlarının 56 ama tüm yazılım simgeleri dönüşecek.



Büyük ekranlar her iki - Orion'un kokpit altı ekranları kullanır.  Her ekran eklenebilen bir kağıda büyüklüğünde.  (Kaynak: EDN / Loretta Taranovich)
Büyük ekranlar her iki - Orion'un kokpit altı ekranları kullanır. Her ekran eklenebilen bir kağıda büyüklüğünde. (Kaynak: EDN / Loretta Taranovich)
"Hedef, bir kokpit kullanıcı arayüzü oluşturmak için - bir pano - mürettebat bu derin uzay üzerinde uzay aracı kontrol için izin verecek," Morin dedi.

Cam kokpit oluşturma RPL'de mühendisler için sevgi on yıl süren emek olmuştur. aviyonik tasarım ekibi örneklenmekte donanım ve yazılım, simülatörler üzerinde prototip kokpitleri "sürdü" görüntüler ve kullanıcı arayüzleri değerlendirdi ve eksiklikleri giderilmiştir. Sonra onlar 10 yıldır tekrar ve tekrar bu işlem tekrarlanır.

TASARIM HABERLER DAN DAHA: Exclusive: Bir Bakış İç NASA'nın Orion uzay aracı alın

Süreç Key Johnson Uzay Merkezi'nde astronotların varlığı idi. "Biz burada yaklaşık 50 astronot yaşadım," Morin RPL göndermede bulundu. "İnsan insanlar farklı görevleri yapmak onları atamak ve sonra biz onların geri bildirim almak faktörleri."

Cam kokpit evrimini hızlandırmak için, RPL ekibi yerine satıcılardan raf onları satın alma daha, prototip parçaları birçok kendilerini inşa etti. Ekip 3D yazıcıda parçaları inşa ve sonraki işleme yaptım. Onun garajında ​​dört eksenli freze tutar Morin, kokpit ekranlar için bağlar da dahil olmak üzere, donanım bileşenlerinin birçoğu kesti. O da ekran yazılımının bazı prototip Arduino panoları kullanılır. "Bu parçalar uzayda uçmak zorunda değilsiniz," diye söylendi Tasarım Haberler . "Biz onu istediğiniz gibi olsun, ekonomik bunu ve çok hızlı bir şekilde üretebilir."

Stuart McClung NASA ekibi ve servis modülü fonksiyonel alan yöneticisi için Orion Cockpit gelecekteki evrimini açıklar Tasarım Haberler
Bazı durumlarda, mühendisler sonunda Orion'un uzay uçuşlarında gemiye kullanılacak arabirim aygıtları inşa etti. İmleç Kontrol Cihazı (CCD) olarak bilinen böyle bir bölüm, bir bilgisayar faresi alternatif olarak hizmet verecek. Başlangıçta bir kutu olarak başlayan, CCD yavaş yavaş rocker anahtarları ve kale anahtarları içeren bir el dostu plastik blob içine gelişen önce buharlı ütü şekle dönüştürülmüştür. CCD geçerli yineleme astronotların dizlerine yakın, her koltuğun sol tarafında bulunması bekleniyor. Bu ekranlar etrafında kendi imleçler taşımak ve kontrol simgelerini seçmenize astronotların sağlayacaktır.

Morin NASA mühendisleri mevcut şekli yerleşmeden önce alternatifleri geniş bir yelpazede kabul söyledi. "Biz motosiklet kulpları ve Klingon savaş kılıç gibi görünüyordu şeyler vardı," dedi. "Orada bazı oldukça vahşi görünümlü tasarımlar vardı, ama biz sonunda blob doğru yöneldi."

Akla gelebilecek her insan faktörü için test etmek için, bir NASA şube şefi bile 9 yaşındaki kızı getirdi. "O nasıl çalıştığını açıkladı ve o açmak mümkün olup olmadığını sordu," Morin hatırlattı. "O hemen yaptım. Bu asit test oldu. "

TASARIM HABERLER DAN DAHA: NASA'nın Asteroid Yönlendirme Misyon: Yenilikçi ve zaman kaybı?

Cam kokpit geçerli evrimi üç büyük DU-1310 ekranlar kullanan Honeywell International, Inc. Ayrıca Orion'un depolama alanı kağıt kılavuzları lira yüzlerce ortadan kaldırmak için ekip sağlayacak ("eProc" olarak adlandırılan) elektronik işlemler yazılım kullanmaktadır .

Ekip üyeleri Orion kapsülü üzerinde iyileştirmeler devam edeceğini söylüyorlar, ama onlar bu noktada büyük değişiklikler beklemiyorum. "Biz çok değişiklikler sürü yapmazlar bir niyet ile yaklaşıyoruz," Stuart McClung NASA ekibi ve servis modülü fonksiyonel alan yöneticisi, söyledim Tasarım Haberler . "Yerinde bir tasarım ekibi tutmak için bir masraf var."

Yine, yolculuklar öncesinde mühendisler mümkün olduğunca mükemmele yakın cam kokpit getirmek için motivasyon sağlamaya devam. "O misyon önümüzdeki yıllarda açığa çıktıkça biz bu Mars'a gitmek ilk insanlar bakıyor olacak ekranlar olduğunu biliyorum," Morin dedi.
